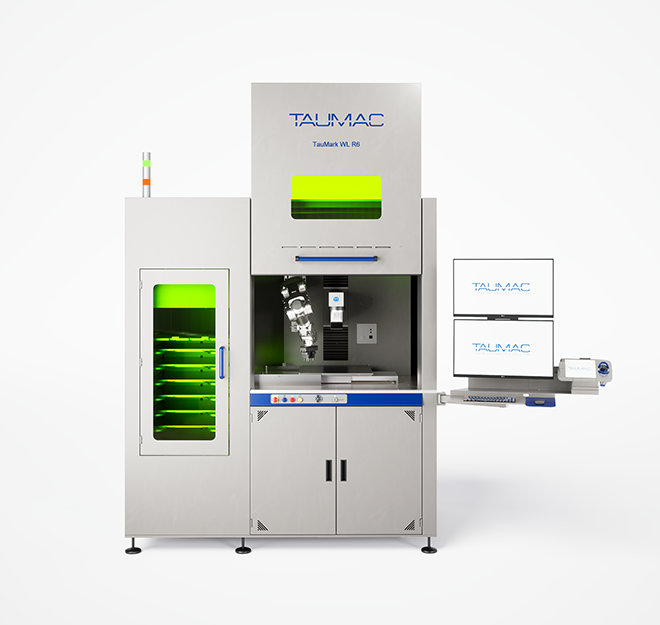

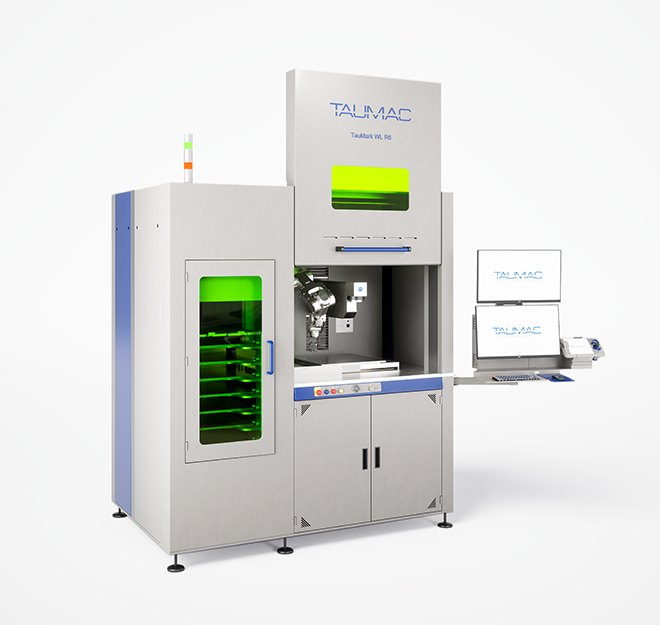

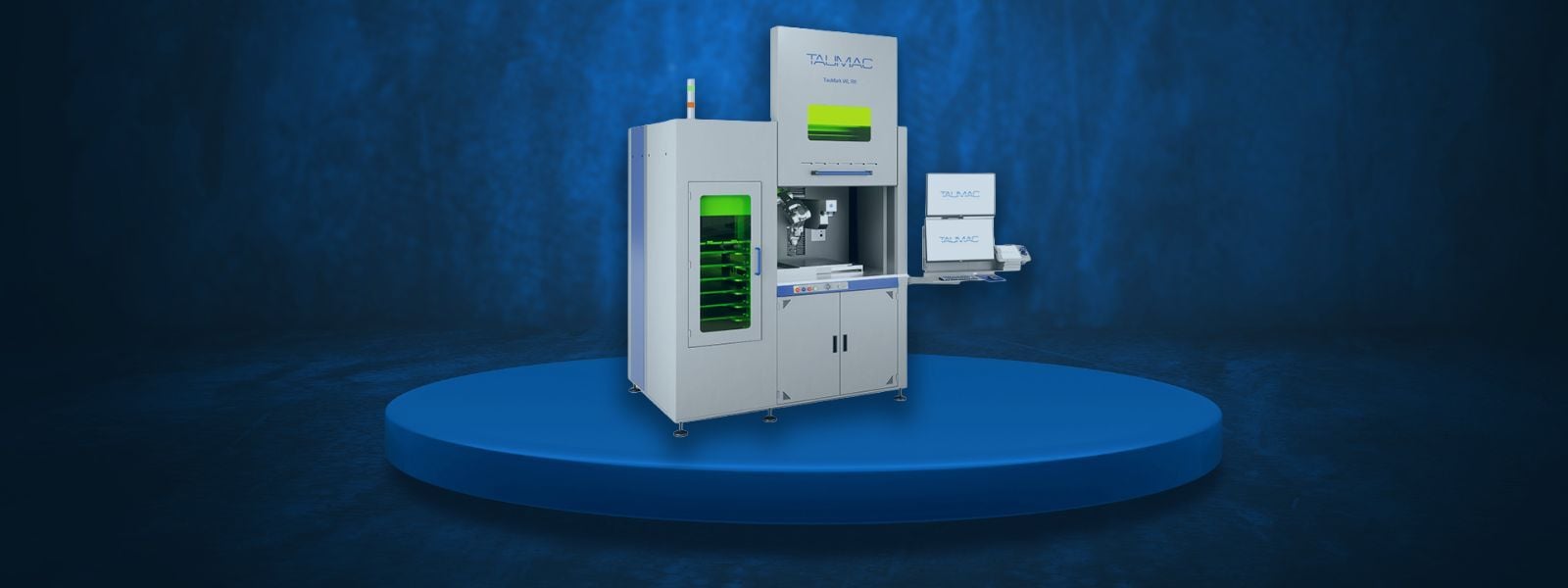

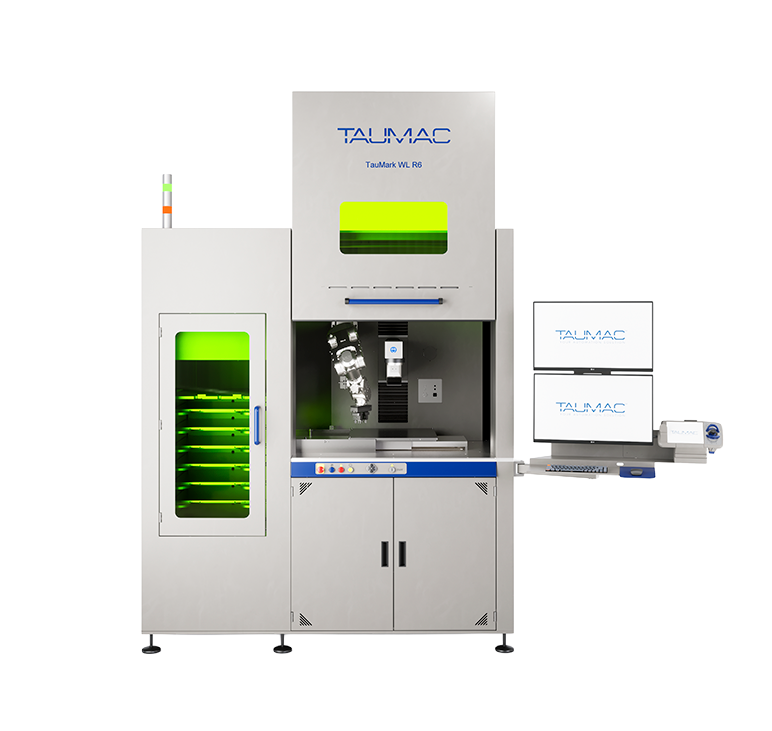

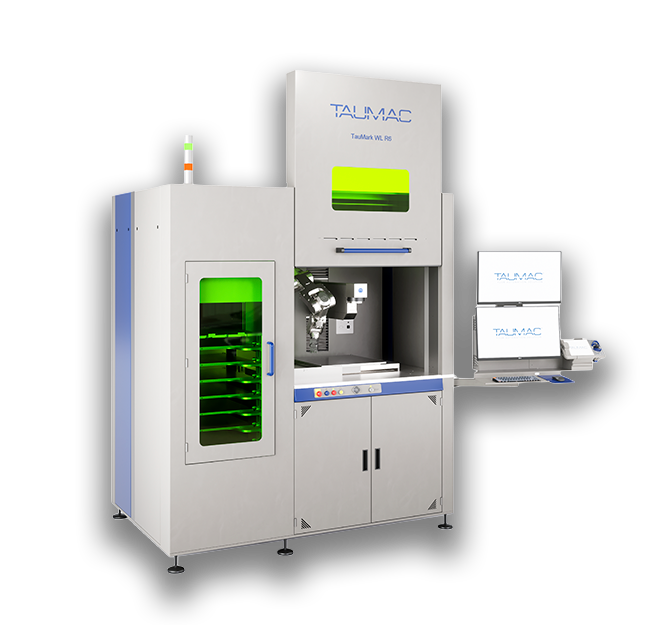

TAUMARK WL

Stazione automatica di marcatura laser progettata per la gestione efficiente di 15 pallet

La stazione laser TauMark WL è progettata per sollevare, movimentare ed effettuare operazioni di carico e scarico su 15 vassoi (pallet) di dimensioni 500 × 500 mm. Su ciascun vassoio, i pezzi vengono preposizionati manualmente tramite una griglia, pronti per essere lavorati. La rilevazione dei pezzi sul vassoio avviene tramite telecamera. I dati acquisiti vengono poi elaborati automaticamente e i pezzi marcati con il laser. Al termine della lavorazione, il vassoio viene spostato automaticamente alla posizione di scarico e il sistema procede con il successivo, garantendo un ciclo di lavoro continuo e non presidiato.

Caratteristiche principali

Visione live dell’area di lavoro per il controllo immediato
Illuminazione dall’alto o dal basso con pallet dedicati
Software Taumac personalizzabile, adattabile alle esigenze operative
Interfaccia operatore avanzata: gestione delle lavorazioni anche durante il funzionamento
Carico/scarico automatico senza interruzioni
Ciclo di lavoro completamente automatico
Monitoraggio da remoto e reportistica dettagliata delle lavorazioni eseguite
PC ad alte prestazioni incluso nella fornitura

Richiedi informazioni

Applicazioni

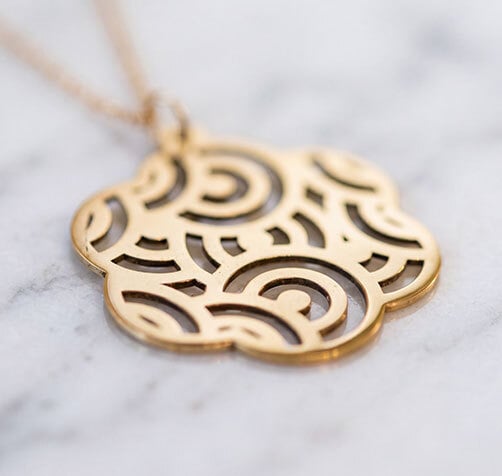

Marcatura in serie di gioielli, accessori moda o componenti industriali
Marcatura di componenti circolari o cilindrici grazie al robot a 6 assi opzionale
Personalizzazione di prodotti per articoli promozionali o gadget
Marcatura di lotti per controllo qualità e gestione inventario

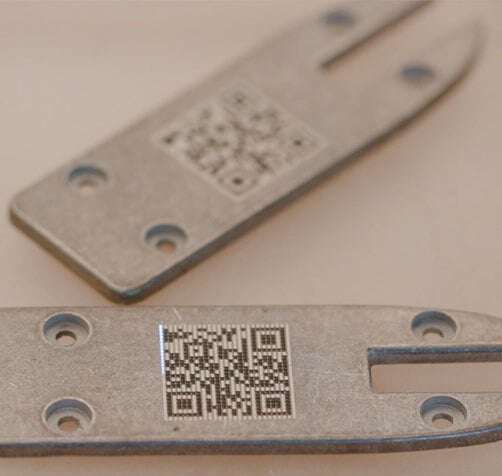

Tracciabilità di pezzi meccanici o elettrici

Varianti

Sistema di raffreddamento

Tipo

Alimentazione

Dimensioni (cm)

Peso (kg)

Potenza

Lunghezza d'onda

Area di lavoro

Focale 100: area di marcatura / spot

Focale 160: area di marcatura / spot

Focale 210: area di marcatura / spot

Focale 254: area di marcatura / spot

Focale 330: area di marcatura / spot

Focale 420: area di marcatura

Asse Z

Corsa dell'asse

Classe laser

Altezza massima del pezzo

Numero di pallet

Dimensione massima del pallet

Peso massimo del pallet

TAUMARK WL - Fiber

Sistema di raffreddamento

air

Tipo

floor standing

Alimentazione

230 V AC, 50/60 Hz (110 on request) - 3 kW

Dimensioni (cm)

200 x 170 x 230 mm

Peso (kg)

1300*

Potenza

20 / 30 / 60 / 80 / 100 / 200 W / MOPA / NIB / PICO

Lunghezza d'onda

1064 nm

Area di lavoro

119 x 77

Focale 100: area di marcatura / spot

6x6 cm / 16 um

Focale 160: area di marcatura / spot

10x10 cm / 26 um

Focale 210: area di marcatura / spot

14x14 cm

Focale 254: area di marcatura / spot

17x17

Focale 330: area di marcatura / spot

23x23 cm

Focale 420: area di marcatura

28x28 cm

Asse Z

motorized / 30 cm

Corsa dell'asse

X: 50 cm; Y: 50 cm; Z: 60 cm;

Classe laser

Altezza massima del pezzo

7 cm

Numero di pallet

Dimensione massima del pallet

50 x 50 cm

Peso massimo del pallet

25 kg

TAUMARK WL - Green

Sistema di raffreddamento

air

Tipo

floor standing

Alimentazione

230 V AC, 50/60 Hz (110 on request) - 3 kW

Dimensioni (cm)

200 x 170 x 230 mm

Peso (kg)

1300*

Potenza

3 / 5 W

Lunghezza d'onda

532 nm

Area di lavoro

119 x 77

Focale 100: area di marcatura / spot

6x6 cm / 16 um

Focale 160: area di marcatura / spot

10x10 cm / 26 um

Focale 210: area di marcatura / spot

14x14 cm

Focale 254: area di marcatura / spot

17x17

Focale 330: area di marcatura / spot

23x23 cm

Focale 420: area di marcatura

28x28 cm

Asse Z

motorized / 30 cm

Corsa dell'asse

X: 50 cm; Y: 50 cm; Z: 60 cm;

Classe laser

Altezza massima del pezzo

7 cm

Numero di pallet

Dimensione massima del pallet

50 x 50 cm

Peso massimo del pallet

25 kg

TAUMARK WL - UV

Sistema di raffreddamento

air

Tipo

floor standing

Alimentazione

230 V AC, 50/60 Hz (110 on request) - 3 kW

Dimensioni (cm)

200 x 170 x 230 mm

Peso (kg)

1300*

Potenza

5 / 10 W

Lunghezza d'onda

355 nm

Area di lavoro

119 x 77

Focale 100: area di marcatura / spot

6x6 cm / 16 um

Focale 160: area di marcatura / spot

10x10 cm / 26 um

Focale 210: area di marcatura / spot

14x14 cm

Focale 254: area di marcatura / spot

17x17

Focale 330: area di marcatura / spot

23x23 cm

Focale 420: area di marcatura

28x28 cm

Asse Z

motorized / 30 cm

Corsa dell'asse

X: 50 cm; Y: 50 cm; Z: 60 cm;

Classe laser

Altezza massima del pezzo

7 cm

Numero di pallet

Dimensione massima del pallet

50 x 50 cm

Peso massimo del pallet

25 kg

TAUMARK WL - CO2

Sistema di raffreddamento

air

Tipo

floor standing

Alimentazione

230 V AC, 50/60 Hz (110 on request) - 3 kW

Dimensioni (cm)

200 x 170 x 230 mm

Peso (kg)

1300*

Potenza

10 / 30 / 60 / 100 W

Lunghezza d'onda

10600 nm

Area di lavoro

119 x 77

Focale 100: area di marcatura / spot

6x6 cm / 16 um

Focale 160: area di marcatura / spot

10x10 cm / 26 um

Focale 210: area di marcatura / spot

14x14 cm

Focale 254: area di marcatura / spot

17x17

Focale 330: area di marcatura / spot

23x23 cm

Focale 420: area di marcatura

28x28 cm

Asse Z

motorized / 30 cm

Corsa dell'asse

X: 50 cm; Y: 50 cm; Z: 60 cm;

Classe laser

Altezza massima del pezzo

7 cm

Numero di pallet

Dimensione massima del pallet

50 x 50 cm

Peso massimo del pallet

25 kg

Accessori correlati

Robot a 6 assi (carico massimo 3 kg)

Braccio robotizzato a 6 assi per effettuare marcature e incisioni su diverse pari dell'oggetto.

1/7

Robot a 6 assi (carico massimo 500 gr)

Braccio robotizzato a 6 assi per effettuare marcature e incisioni su diverse pari dell'oggetto.

2/7

Pattern matching

Accessorio ideale per la centratura della marcatura sui pezzi. Molto più definito del classico rettangolo rosso. Nella versione MANUALE è sempre l’ operatore a posizionare il file sopra il pezzo. Nella versione AUTOMATICA sarà la telecamera a posizionare il file di marcatura sui pezzi.

3/7

Software 2.5D

Il software 2.5D consente la marcatura su pezzi piani e curvi. Il software dedicato crea in automatico le sezioni (layer) impostate dall’operatore

4/7

Testa di marcatura 3D

Innovativa testa di marcatura che, abbinata allo specifico software 3D, consente di eseguire marcature su superfici curve, come sfere, coni, piani inclinati o profili complessi e irregolari.

5/7
